Boîtier DCL : à quoi il sert, normes, poids et branchement pas à pas

Le boîtier DCL est cette petite boîte ronde, au plafond ou au mur, sur laquelle vient se brancher votre luminaire. Bien compris, il rend la pose d'une applique ou d'une suspension propre, rapide et sûre. Définition, norme, poids, branchement pas à pas : voici tout ce qu'il faut savoir.

La plupart des logements neufs ou entièrement rénovés en France sont équipés d'un DCL à chaque point d'éclairage. Pourtant, beaucoup de propriétaires découvrent ce système au moment de poser leur premier luminaire, la fiche à la main, sans savoir comment la câbler ni si le boîtier tiendra le poids d'une suspension.

Ce guide répond à ces questions dans l'ordre : ce qu'est un DCL, ce qu'en dit la norme, ce qu'il supporte, puis comment brancher, avec ou sans fiche, et que faire dans un logement ancien qui n'en a pas.

💡 Le luminaire qui va avec

Votre boîtier DCL est prêt : voici les appliques que nos clients y branchent le plus.

Notre plus vendueApplique liseuse travertin et noyer, tête orientable117,99 € · Voir l'appliqueAussi très demandéeApplique travertin, LED 18 W, intérieur et extérieur123,99 € · Voir l'applique

Livraison offerte, 90 jours pour changer d'avis.

1. Boîtier DCL : la définition simple

DCL signifie Dispositif de Connexion pour Luminaire. Ce système normalisé sépare deux choses autrefois mélangées : l'installation électrique du logement, qui arrive dans une boîte encastrée, et le luminaire, qui s'y raccorde par une fiche amovible. On branche et on débranche le luminaire comme une prise, sans toucher aux fils du circuit.

Avant le DCL, deux ou trois fils pendaient d'un trou au plafond, à côté d'un piton, et l'on raccordait le lustre avec un domino plus ou moins bien serré. Le boîtier DCL a remplacé ce bricolage par trois fonctions claires : il protège les connexions dans une boîte fermée, il standardise le branchement (toute fiche DCL se branche sur tout socle DCL) et, au plafond, il porte le luminaire grâce à son crochet.

2. Boîte, fiche et douille DCL : les trois pièces

Le mot « DCL » désigne souvent l'ensemble, mais il se compose de pièces distinctes. Les confondre est la première source d'erreurs à l'achat.

Fiche DCL ou douille DCL : quelle différence ?

La fiche DCL est un connecteur vide, avec trois bornes repérées L (phase), N (neutre) et le symbole de la terre : vous y raccordez les fils de votre applique ou de votre suspension. La douille DCL est un produit fini, une douille d'ampoule montée sur une fiche, que l'on branche telle quelle pendant des travaux ou un emménagement. Beaucoup de luminaires sont livrés avec un simple bornier : la fiche s'achète alors à part, ou l'on branche autrement, comme expliqué plus loin.

3. Boîtier DCL mural ou de plafond

Le principe de connexion est identique, mais le boîtier DCL mural et le boîtier de plafond ne travaillent pas de la même façon. Au plafond, la boîte porte le luminaire. Au mur, c'est la platine de l'applique, vissée dans le mur, qui porte la charge.

Le boîtier DCL mural

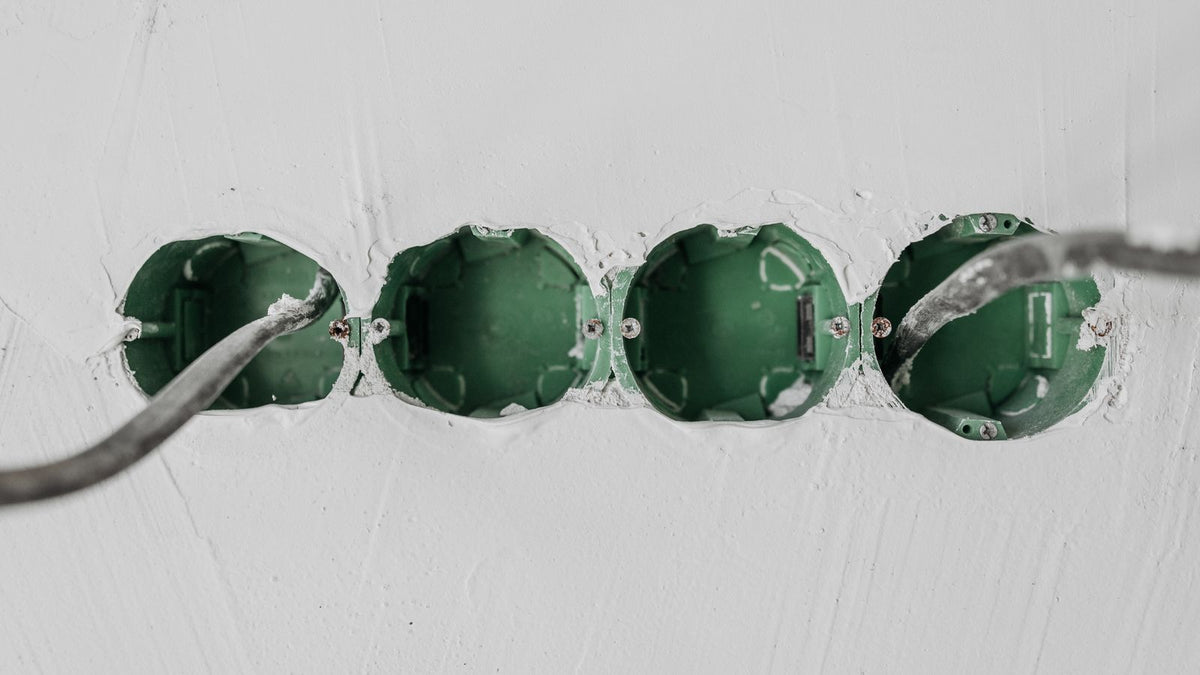

C'est une boîte d'encastrement avec un socle DCL au centre. L'applique se fixe par sa propre platine, vissée dans des chevilles autour de la boîte. Pour une applique de salon, la boîte est souvent placée vers 1,80 m du sol, mais la bonne hauteur dépend de l'usage et du modèle : notre guide pour installer une applique murale pas à pas détaille les hauteurs pièce par pièce.

Le boîtier DCL de plafond

Il intègre un crochet ou une patte sur lequel on accroche le luminaire. C'est ce crochet, et jamais la fiche ou les fils, qui reprend le poids. Le socle est placé à côté, pour brancher la fiche une fois la suspension accrochée.

4. Le boîtier DCL et la norme NF C 15-100

La norme NF C 15-100 encadre les installations électriques des logements. Voici les principes à retenir sur le DCL, formulés prudemment car la norme évolue et prévoit des cas particuliers.

• En neuf et en rénovation totale, les points d'éclairage au plafond et au mur doivent être équipés d'un dispositif de connexion pour luminaire.
• Au plafond, la boîte doit permettre d'accrocher le luminaire : c'est le principe du crochet, qui évite que les conducteurs portent la charge.
• Un point non utilisé reste fermé, par un luminaire, une douille DCL ou un obturateur.
• Certains éclairages font exception, comme les spots encastrés, qui se raccordent autrement.
• En rénovation partielle, l'existant n'a pas à être refait, mais ce qui est créé ou modifié suit les règles en vigueur.

Circuits, sections de câble, protections : tout est résumé dans Norme NF C 15-100 : ce qu'il faut retenir pour vos luminaires. En salle de bain, des règles de volumes s'ajoutent.

5. Quel poids supporte un boîtier DCL ?

La réponse dépend du type de boîte, du support et de ce qu'indique le fabricant. Les chiffres ci-dessous sont des repères courants, pas des valeurs garanties : la notice de votre boîte fait toujours foi.

Une suspension en métal ou en bois pèse souvent entre 1 et 4 kg, ce qui reste léger pour un crochet bien fixé. Tout change avec un lustre à plusieurs bras ou un luminaire en pierre, bien plus dense : voyez le poids d'une applique en pierre et ce que ça change à la pose. Nos appliques murales en pierre se fixent toutes par une platine vissée au mur. Pour un lustre lourd, suivez la méthode pour fixer un lustre lourd au plafond, qui ne repose pas sur la seule boîte DCL.

6. Les couleurs des fils

Avant de brancher, il faut identifier les fils de la boîte et ceux du luminaire. En France, les couleurs sont normalisées depuis longtemps, mais les installations anciennes réservent des surprises.

Côté luminaire, les fils sont souples et plus fins : marron ou noir pour la phase, bleu pour le neutre, vert-jaune pour la terre si l'appareil est de classe I. Un luminaire de classe II, marqué d'un double carré, n'a que deux fils, et c'est normal : lisez Classe I, classe II : à quoi correspond le symbole sur mon luminaire.

7. Brancher une applique sur un DCL, étape par étape

Prévoyez un petit tournevis plat, une pince à dénuder, un testeur de tension, une perceuse et des chevilles adaptées à votre mur.

Étape 1 : couper et vérifier

Abaissez le disjoncteur du circuit d'éclairage, puis contrôlez le socle DCL au testeur. En cas de doute sur le bon disjoncteur, coupez le général. Gardez en tête nos 8 réflexes avant de toucher un fil.

Étape 2 : préparer les fils

Dénudez les fils de l'applique à la longueur indiquée sur la fiche, souvent par un gabarit moulé dans le plastique. Torsadez les brins souples pour qu'aucun ne dépasse, ou utilisez un embout si la fiche le prévoit.

Étape 3 : câbler la fiche DCL

Raccordez le vert-jaune sur la borne de terre, le bleu sur N, le marron ou le noir sur L. Commencez par la terre. Serrez ou verrouillez chaque borne, tirez légèrement sur chaque fil pour vérifier qu'il tient, puis refermez la fiche et serrez le serre-câble.

Étape 4 : fixer la platine

Marquez les trous, percez et chevillez selon votre mur : la boîte DCL ne porte pas l'applique. Sur une cloison, choisissez la bonne cheville pour le placo.

Étape 5 : brancher et tester

Enfichez la fiche sur le socle jusqu'en butée. Rangez les fils sans les écraser, fixez le corps de l'applique, installez l'ampoule, remettez le courant et testez. Si rien ne s'allume, recoupez avant toute vérification.

8. Brancher un luminaire sans fiche DCL

Pas de fiche sous la main, ou une platine trop plate pour loger socle et fiche ? Solution courante : retirer le socle DCL et raccorder les fils dans la boîte avec des bornes de connexion automatiques ou à levier.

1. Coupez au disjoncteur et vérifiez l'absence de tension.
2. Retirez le socle selon le modèle de boîte, en notant quel fil arrive sur quelle borne.
3. Reliez chaque fil du circuit au fil du luminaire de même fonction dans une borne à levier.
4. Rangez les bornes à l'intérieur de la boîte, jamais à nu derrière la platine.
5. Fixez l'applique, remettez le courant et testez.

Choisissez des bornes compatibles avec les fils souples et fins des luminaires. Le détail est dans notre guide pour brancher une applique murale avec 3 fils.

9. Brancher une suspension sur un DCL de plafond

Même logique, avec une étape de plus : accrocher avant de brancher. Une fois la fiche câblée, suspendez la patère de la suspension au crochet de la boîte, puis enfichez la fiche. Le cordon électrique ne sert jamais de câble porteur, sauf si le luminaire est conçu pour cela avec un serre-câble. Au-dessus d'une table, on vise couramment 70 à 80 cm entre le bas de l'abat-jour et le plateau. La pose complète est dans comment installer une suspension ou un lustre au plafond.

10. DCL en placo ou en béton

Dans du béton ou de la maçonnerie

Au plafond, la boîte est souvent noyée dans la dalle au coulage, ou scellée dans une réservation : elle offre alors une bonne tenue. Au mur, la boîte est scellée au plâtre dans une saignée, et la platine de l'applique se fixe avec des chevilles pour matériau plein.

Dans une plaque de plâtre

On utilise des boîtes pour cloison sèche, tenues par des griffes qui se serrent derrière la plaque. Elles tiennent la connexion, mais la plaque seule résiste peu. Au plafond, dès que le luminaire pèse plus de quelques kilos, la charge doit passer par l'ossature ou une solive. Au mur, voyez comment renforcer un mur en placo avant de poser.

11. Pas de DCL dans un vieux logement

Dans l'ancien, on trouve souvent deux fils sortant d'un trou, un piton à côté et parfois un vieux domino. Rien d'alarmant :

• Solution simple : garder le point existant et raccorder le luminaire avec des bornes à levier rangées dans la rosace, avec un crochet solide pour le poids.
• Solution propre : faire poser une vraie boîte DCL, en agrandissant l'ouverture pour la sceller.
• Si la terre est absente : préférez un luminaire de classe II et lisez notre guide pour brancher une applique murale sans fil de terre.
• Si les fils sont cassants ou gainés de tissu : n'insistez pas, le circuit doit être remis à niveau.

Et s'il n'existe aucun point d'éclairage là où vous voulez une applique, voyez comment créer un nouveau point lumineux sur un mur.

12. DCL, boîte de dérivation, domino

Ces trois termes ne désignent pas la même chose. Le DCL est un point de branchement de luminaire, la boîte de dérivation l'endroit où un circuit se divise, le domino un simple connecteur à vis.

Peut-on mettre un domino à la place d'un DCL ? En neuf ou en rénovation totale, non. Dans l'existant, un domino peut raccorder un luminaire s'il reste enfermé dans une boîte ou une rosace, mais ses vis se desserrent avec le temps sur les fils souples : les bornes à levier l'ont largement remplacé.

13. Les erreurs fréquentes

• Couper seulement à l'interrupteur : la phase peut rester présente dans la boîte.
• Inverser phase et neutre : la lampe s'allume, mais la douille peut rester sous tension une fois éteinte.
• Oublier la terre sur un luminaire de classe I.
• Faire porter le poids par les fils ou la fiche au lieu du crochet ou de la platine.
• Écraser les fils entre la platine et le mur, ou laisser dépasser des brins.
• Laisser une boîte ouverte sans luminaire ni obturateur.

Une applique qui ne s'allume pas après la pose cache souvent une borne mal serrée ou une fiche mal enfoncée. Si vous hésitez à vous lancer, lisez faut-il un électricien pour poser une applique ?

14. En résumé

Le boîtier DCL est la prise de courant de vos luminaires : une boîte encastrée, un socle où s'enfiche une fiche et, au plafond, un crochet qui porte le poids. Trois règles suffisent : couper au disjoncteur et vérifier l'absence de tension, respecter les couleurs (vert-jaune sur la terre, bleu sur N, marron ou noir sur L), et ne jamais confier le poids aux fils ni à la fiche.
